Erstellung von Tortendiagrammen in Matlab

Ich werde Ihnen zeigen, wie Sie Tortendiagramme in Matlab erstellen können, und ich versichere Ihnen, es wird sowohl einfach als auch unterhaltsam sein.

Was ist zunächst ein Tortendiagramm? Stellen Sie sich einen Kuchen vor, den Sie in verschiedene Segmente teilen, um unterschiedliche Kategorien darzustellen. Jedes Segment zeigt einen Prozentsatz des gesamten Kuchens und ist eine äußerst anschauliche Methode, um Daten zu visualisieren – häufig verwendet in der Statistik und im Marketing.

Lassen Sie uns das an einem Beispiel durchgehen.

Beginnen wir damit, ein Array mit drei Werten zu erstellen:

>> x = [ 5 , 10 , 15 ];

Damit erhalten wir eine Gesamtsumme von 30 (5+10+15).

Anschließend erstellen wir das Tortendiagramm ganz einfach durch Eingabe von pie(x)

>> pie(x)

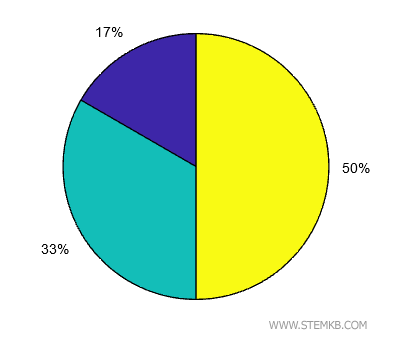

Und voilà! Matlab wird ein ansprechendes Tortendiagramm erzeugen, in dem jedes Segment den entsprechenden Prozentsatz repräsentiert.

Im Diagramm steht der Wert 15 für die Hälfte des Kuchens, denn 15 ist 50% des Gesamtwertes (30).

Die Werte 10 und 5 werden durch entsprechend kleinere Segmente dargestellt, nämlich 33% und 17% des Gesamtwertes.

Manchmal möchten Sie vielleicht ein Segment besonders hervorheben, indem Sie es vom Rest des Kuchens lösen.

Dazu erstellen Sie ein weiteres Array b[1,0,0], das die Trennung der Segmente angibt:

>> b = [ 1 , 0 , 0 ];

Dieses Array hat dieselbe Anzahl an Elementen wie x und hebt das erste Segment von den übrigen ab.

Wenn Sie nun pie(x,b) eingeben, erstellen Sie Ihr individuelles Tortendiagramm.

>> pie(x,b)

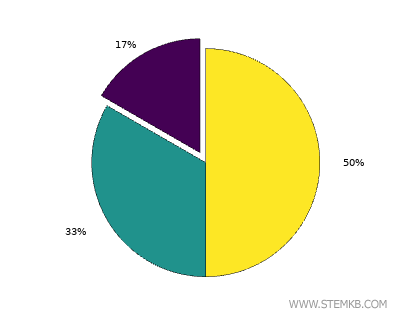

Voilà! Das erste Segment sticht nun deutlich hervor.

Wenn Sie die Segmente lieber mit Beschriftungen als mit Prozentsätzen versehen möchten, erstellen Sie ein Zell-Array mit den Bezeichnungen.

>> label={"Italien","Frankreich","England"};

Geben Sie abschließend pie(x,b,label) ein, um das Tortendiagramm mit Beschriftungen zu erzeugen.

>> pie(x,b,label)

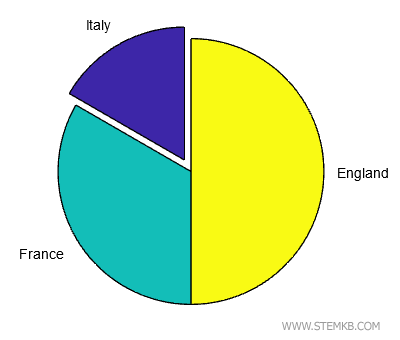

Und da haben Sie es – ein Tortendiagramm mit beschrifteten Segmenten.

So erstellen und individualisieren Sie Tortendiagramme in Matlab.
