Anpassung der Linienstärke in Octave-Diagrammen

In der vorliegenden Anleitung möchte ich Ihnen Schritt für Schritt erläutern, wie Sie die Stärke von Linien in Octave-Diagrammen modifizieren können, um eine bessere Sichtbarkeit und Klarheit zu erreichen.

Lassen Sie uns den Prozess anhand eines Beispiels verdeutlichen.

Zunächst definieren Sie ein Array, das die Werte der Variablen x enthält

>> x=0:1:10;

Anschließend erstellen Sie ein weiteres Array für die Werte der Variablen y

>> y=x.^2;

Um die Funktion zu zeichnen, nutzen Sie den Befehl plot(x,y)

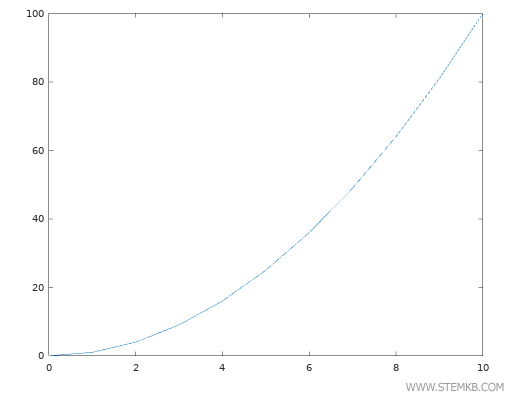

Das daraus resultierende Diagramm in Octave könnte allerdings eine zu dünne Linie aufweisen, die schwer zu erkennen ist.

Um dieses Problem zu beheben, weisen Sie das Diagramm einer Variablen zu, indem Sie plot(x, y) ausführen und das Ergebnis in einer Variablen namens "graph" speichern

>> graph = plot(x, y);

Danach verwenden Sie den Befehl set(), um die "LineWidth" auf 3 einzustellen, wie folgt

set(graph, "LineWidth", 3);

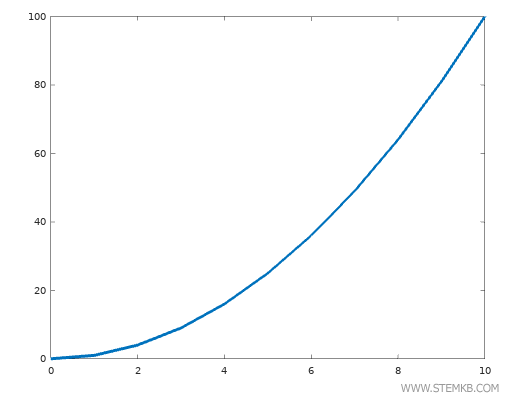

Dadurch wird die Linienstärke im Diagramm erhöht und die Darstellung wesentlich klarer.
