STEM-Diagramm in Octave

In dieser Lektion möchte ich Ihnen erläutern, wie Sie ein STEM-Diagramm in Octave erstellen können.

Was genau ist ein STEM-Diagramm? Es handelt sich um eine Darstellung, bei der die Punkte einer Funktion durch gleichmäßig beabstandete Linien repräsentiert werden. Auf diese Weise wird eine kontinuierliche Funktion in diskreter Form abgebildet. Hier finden Sie ein anschauliches Beispiel für ein STEM-Diagramm.

Lassen Sie mich Ihnen ein praktisches Beispiel vorstellen.

Erzeugen Sie ein Array "x" der unabhängigen Variablen mit Werten von 1 bis 20.

>> x=linspace(1,20,20);

Anschließend erstellen Sie ein Array "y" für die Funktion y=x^2.

>> y=x.^2

Nun visualisieren Sie die Funktion mittels der Funktion plot().

>> plot(x,y)

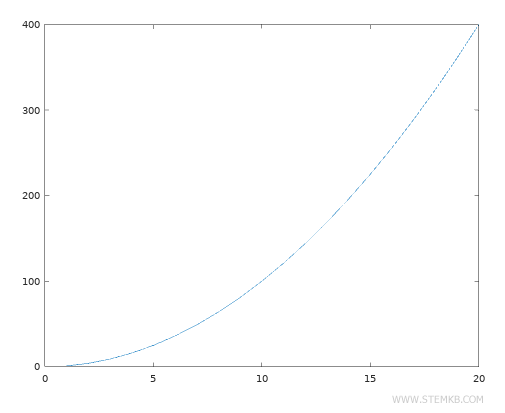

Die Funktion wird auf dem kartesischen Diagramm als kontinuierliche Kurve dargestellt.

Um dieselbe Funktion als STEM-Diagramm darzustellen, nutzen Sie den Befehl stem(x,y) oder einfach stem(y).

>> stem(x,y)

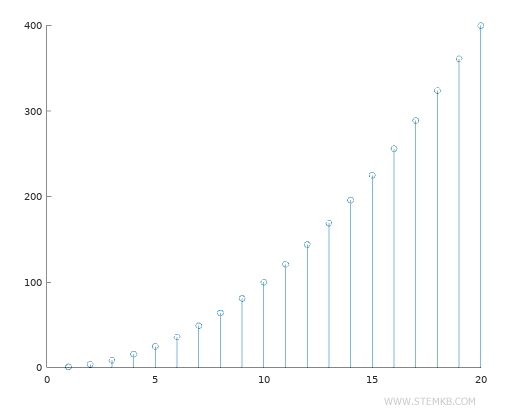

Mit diesem Befehl wird die Funktion als STEM-Diagramm abgebildet.

Dies bietet eine alternative Möglichkeit, dieselbe Funktion zu repräsentieren.
